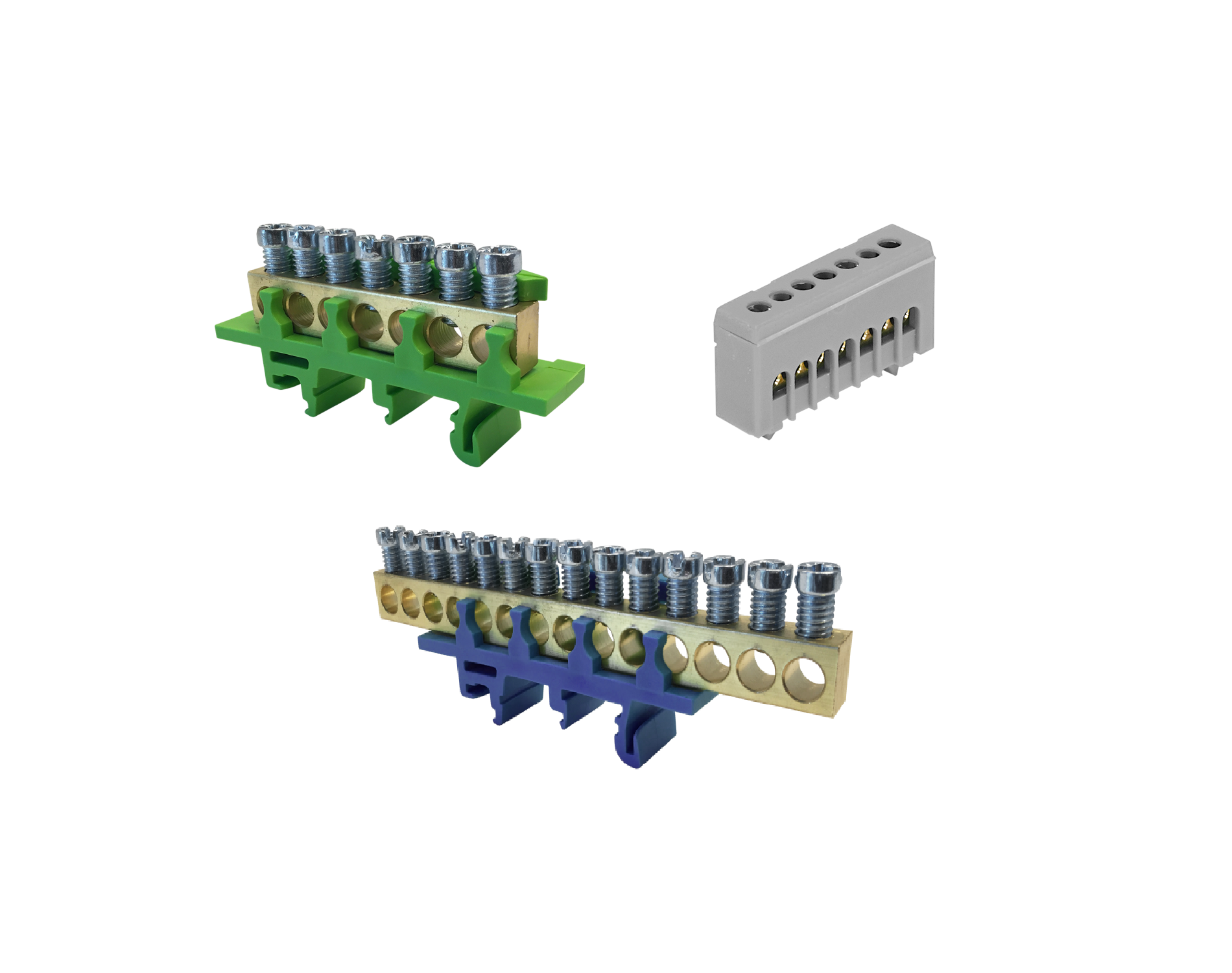

NPE gnybtai montuojami ant DIN bėgelių. Gnybtų laikikliai yra pagaminti iš termiškai ir mechaniškai atsparios ugniai medžiagos priskiriamos IP00 klasei. Gnybtai turi būti uždengtoje vietoje. Galimos trys laikiklių spalvos.
Atviro tipo gnybtai |
|||
A7, N7, PE7 | A9, N9, PE9 | A14, N14, PE14 | |
Juoda | MAD0007B00 | MAD0009B00 | MAD0014B00 |
Mėlyna | MAD0007N00 | MAD0009N00 | MAD0014N00 |
Žalia | MAD0007G00 | MAD0009G00 | MAD0014G00 |
Laidininko skerspjūvis Cu (mm2) | 1,5 - 16 | 1,6 - 16 | 1,6 - 16 |
Nominali įtampa (V) | 690 | 690 | 690 |
Nominali srovė (A) | 63 | 63 | 63 |
Pajungimų skaičius | 7 | 9 | 14 |
Priveržimo jėga (Nm) | 2,5 | 2,5 | 2,5 |
Plotis / Aukštis / Ilgis (mm) | 13 / 30 / 60 | 13 / 30 / 61 | 13 / 30 / 94 |
Montavimas | DIN bėgelis | DIN bėgelis | DIN bėgelis |
Svoris (g) | 28 | 32 | 48 |
Pakuotė (vnt) | 20 | 20 | 20 |
Uždaro tipo gnybtai |
||||
A7H, N7H , PE7H | A12H, N12H, PE12H | A15H, N15H, PE15H | A6H-2, N6H-2, PE6H-2 | |
Pilka | MAD1007A15 | MAD1012A15 | MAD1015A15 | MAD2006A15 |
Mėlyna | MAD1007N15 | MAD1012N15 | MAD1015N15 | MAD2006N15 |
Žalia | MAD1007G15 | MAD1012G15 | MAD1015G15 | MAD2006G15 |
Laidininko skerspjūvis Cu (mm2) | 1,5 - 16 | 1,5 - 16 | 1,5 - 16 | 8 x 2,5 - 16 / 4 x 4 - 25 |
Nominali įtampa (V) | 690 | 690 | 690 | 500 |
Nominali srovė (A) | 63 | 63 | 63 | 63 |
Pajungimų skaičius | 7 | 12 | 15 | 2 x 6 |
Priveržimo jėga (Nm) | 2 | 2 | 2 | 2 |
Plotis / Aukštis / Ilgis (mm) | 27 / 53 / 13 | 27 / 87 / 13 | 27 / 106 / 13 | 27 / 53 / 30 |
Montavimas | DIN bėgelis | DIN bėgelis | DIN bėgelis | DIN bėgelis |
Svoris (g) | 28 | 45 | 57 | 88 |
Pakuotė (vnt) | 10 | 10 | 10 | 10 |
