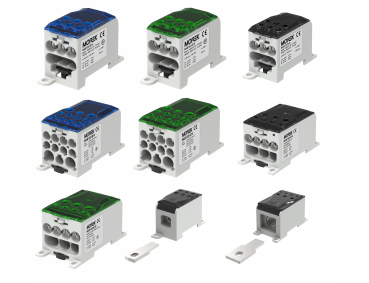

Paskirstymo OJL gnybtai (MOREK)
OJL gnybtai yra skirti didesnio skerspjūvio laidininko paskirstymui į keletą smulkesnių. Gnybtai yra šešių skirtingų išpildymų su nominaliu laidininko prijungimo skerspjūviu 70 mm² (šeši išėjimai), 120 mm² (vienuolika išėjimų) ir 240 mm² (septyni išėjimai). AF ir AFS versijos yra skirtos šynų prijungimui iki 10x25 mm.
Varžtai yra priveržiami šešiakampiu raktu. Gnybtai gali būti montuojami ant standartinio DIN bėgelio, arba montuojami varžtų pagalba ant plokščio tvirto paviršiaus. Gnybtų spalva yra pilka (RAL 7035) su juodu, mėlynu arba žaliu permatomu dangteliu. Maksimali darbinė temperatūra - 80 °C. Bet kurio nominalo gnybto korpuso apsaugos klasė yra IP20.
Sertifikatai ir produktų saugumas
Produktai yra išbandyti pagal EN 61238-1: 2003 ir EN 60947-7-1: 2009
Bendros specifikacijos
| Laido rūšis | Al/Cu |
| Nominali įtampa | 1000 V |
| Darbinė temperatūra | 80 °C |
| Medžiaga | Alavuotas aliuminis, poliamidas PA66 |
| IP įvertinimas | IP20 |
| Sertifikavimas | EN 61238-1; EN60947-7-1; UL1059 |
| Montavimo būdas | DIN bėgelis, varžtas |
OJL200A gnybtai |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |
| MAB1201B10 | Mėlyna | 2,5 | 70 | 1 x 10 | 1 x 70 | 6 x 2,5 | 6 x 16 | 7 | 200 (Cu) / 160 (Al) |  |

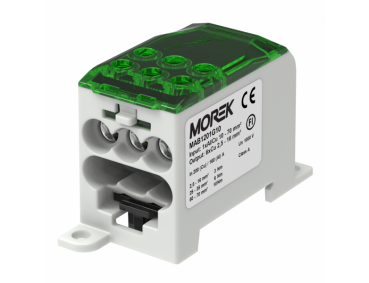

| MAB1201G10 | Žalias | 2,5 | 70 | 1 x 10 | 1 x 70 | 6 x 2,5 | 6 x 16 | 7 | 200 (Cu) / 160 (Al) |  |
| MAB1201S10 | Pilka | 2,5 | 70 | 1 x 10 | 1 x 70 | 6 x 2,5 | 6 x 16 | 7 | 200 (Cu) / 160 (Al) |  |

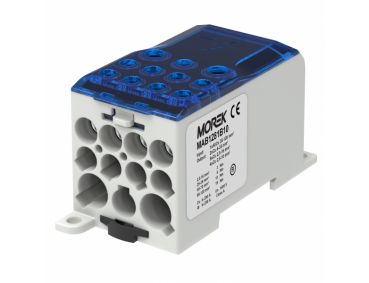

OJL280A gnybtai |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |
| MAB1281B10 | Mėlyna | 2,5 | 120 | 1 x 35 | 1 x 120 | 9 x 2,5 / 2 x 6 | 4 x 10 / 5 x 16 / 2 x 35 | 12 | 280 (Cu) / 250 (Al) |  |
| MAB1281G10 | Žalias | 2,5 | 120 | 1 x 35 | 1 x 120 | 9 x 2,5 / 2 x 6 | 4 x 10 / 5 x 16 / 2 x 35 | 12 | 280 (Cu) / 250 (Al) |  |

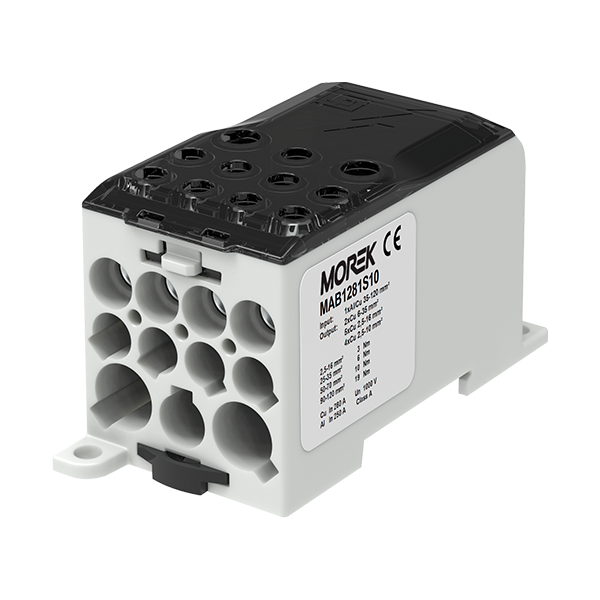

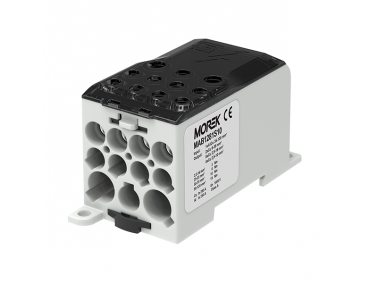

| MAB1281S10 | Pilka | 2,5 | 120 | 1 x 35 | 1 x 120 | 9 x 2,5 / 2 x 6 | 4 x 10 / 5 x 16 / 2 x 35 | 12 | 280 (Cu) / 250 (Al) |  |
OJL400A gnybtai |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |
| MAB1401B10 | Mėlyna | 2,5 | 240 | 1 x 95 | 1 x 240 | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |

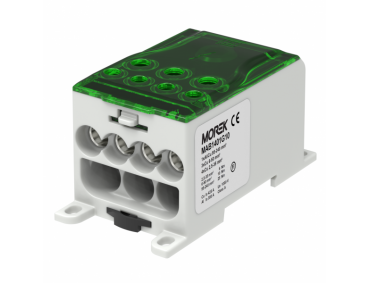

| MAB1401G10 | Žalias | 2,5 | 240 | 1 x 95 | 1 x 240 | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |
| MAB1401S10 | Pilka | 2,5 | 240 | 1 x 95 | 1 x 240 | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |
OJL400AS plombuojamas gnybtas |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |
| MAB1402S10 | Pilka | 2,5 | 240 | 1 x 95 | 1 x 240 | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |

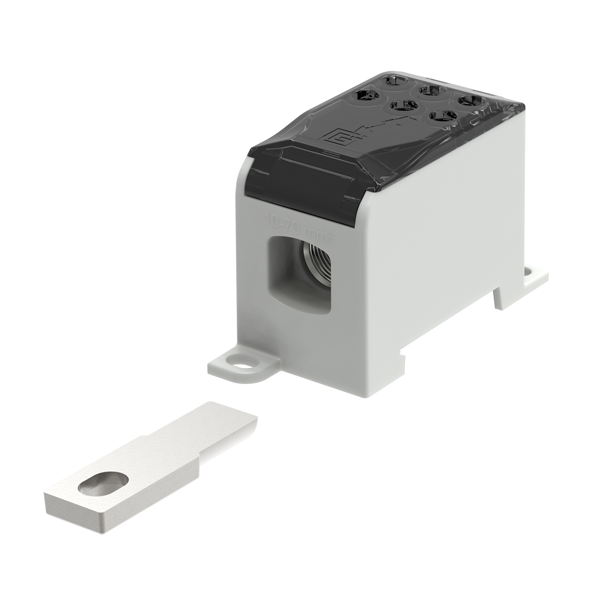

BA200A Šynos adapteris OJL200 gnybtams |
||||||||||
| Prekės kodas | Spalva | Medžiaga | Prekės plotis (mm) | Prekės ilgis (mm) | Prekės aukštis (mm) | Prekės svoris (g) | IP įvertinimas | Pakuotės kiekis (vnt) | Nuotrauka | |

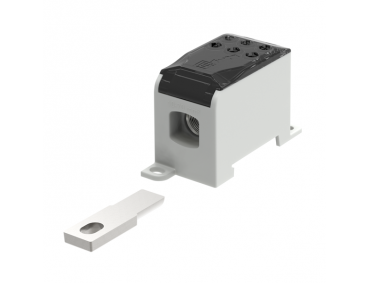

BA200A Šynos adapteris OJL200 gnybtams |
||||||||||
| MAB1201EBA | Natūralus | Alavuotas varis | 14 | 45 | 5,95 | 22 | IP00 | 24 |  |
|
BA280A Šynos adapteris OJL280 gnybtams |
||||||||||
| MAB1281EBA | Natūralus | Alavuotas varis | 23 | 61 | 13,8 | 49 | IP00 | 12 |  |
|

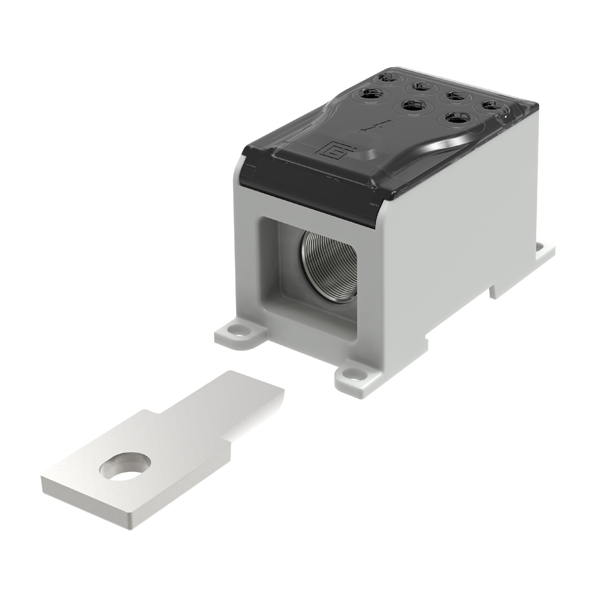

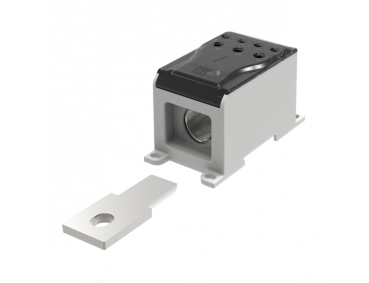

BA400A Šynos adapteris OJL400 gnybtams |
||||||||||
| MAB1401EBA | Natūralus | Alavuotas varis | 30 | 70 | 13,8 | 90 | IP00 | 8 |  |
|

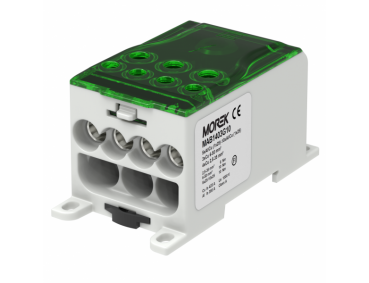

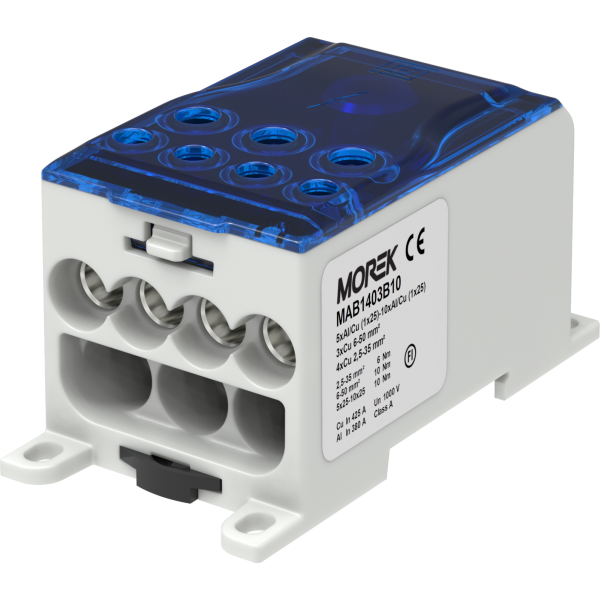

OJL400AF gnybtas |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |

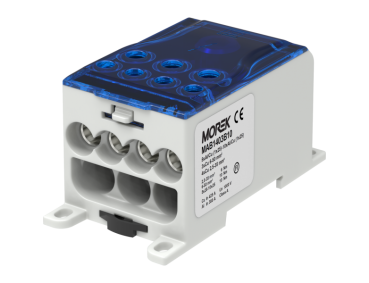

| MAB1403B10 | Mėlyna | 2,5 | 50 | 1 x 10x1x25 CU | 1 x 10x1x25 CU | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |

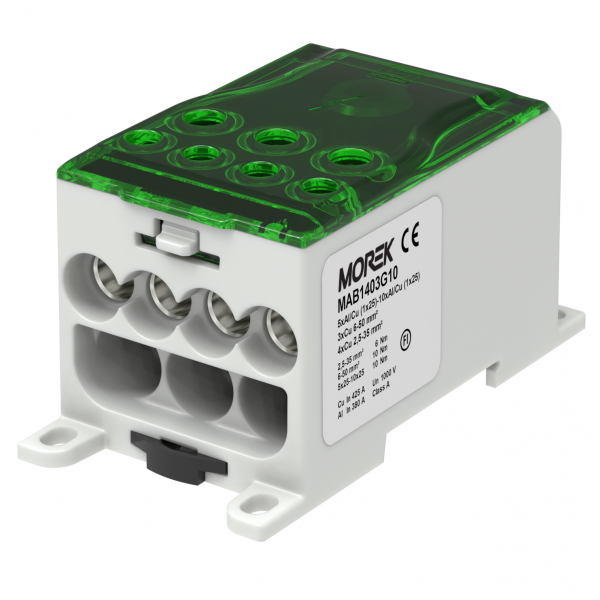

| MAB1403G10 | Žalias | 2,5 | 50 | 1 x 10x1x25 CU | 1 x 10x1x25 CU | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |
| MAB1403S10 | Pilka | 2,5 | 50 | 1 x 10x1x25 CU | 1 x 10x1x25 CU | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |

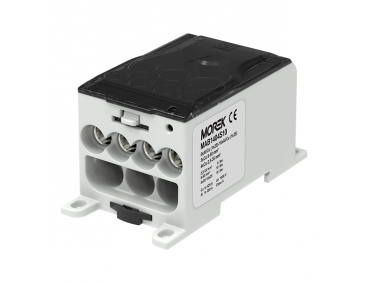

OJL400AFS plombuojamas gnybtas |
||||||||||
| Prekės kodas | Spalva | Skerspjūvis min. (mm²) | Skerspjūvis maks. (mm²) | Įvesties laidas min. (mm²) | Įvesties laidas maks. (mm²) | Išėjimo laidas min. (mm²) | Išėjimo laidas maks. (mm²) | Jungčių skaičius | Nominali srovė (A) | Nuotrauka |
| MAB1404S10 | Pilka | 2,5 | 50 | 1 x 10x1x25 CU | 1 x 10x1x25 CU | 4 x 2,5 / 3 x 6 | 4 x 35 / 3 x 50 | 8 | 425 (Cu) / 380 (Al) |  |
