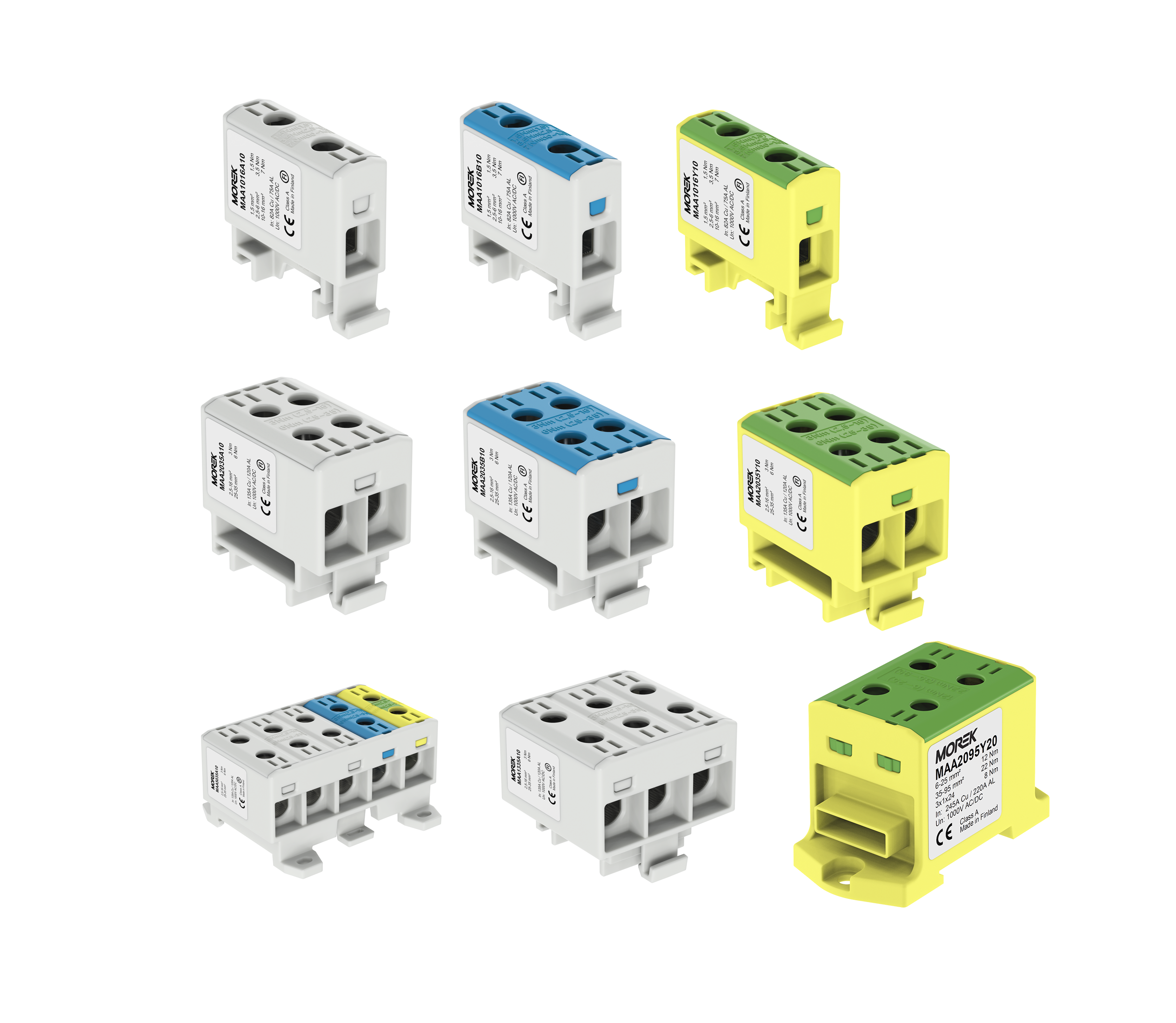

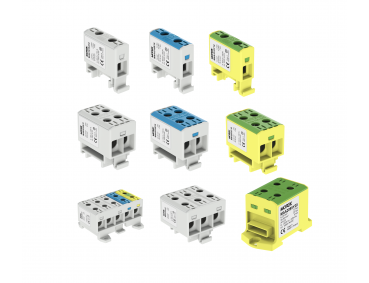

Universalūs OTL gnybtai (MOREK)

MOREK OTL universalūs gnybtai yra skirti vario ir aliuminio laidininkams. Šie gnybtai tinka visų tipų vario ir aliuminio laidininkams, kurių skerspjūvis yra iki 240 mm². Keli variniai laidininkai gali būti jungiami prie vieno gnybto lentelėje nurodytu būdu (Žr. OTL gnybtų jungimas - 9 psl.). OTL gnybtų IP apsaugos klasė IP20.

Sertifikatai ir produktų saugumas
EN 60947-7-1:2009 "Žemos įtampos paskirstymo skydai ir valdymo pavaros - 7 - 1 dalis: pagalbinės įrangos gnybtai variniams laidininkams."
EN 61238-1:2003 "Užspaudžiami ir priveržiami pajungimai jėgos kabeliams iki 30kV (Um = 36 kV) - 1 dalis: Bandymo metodai ir rezultatai."
Visi gnybtai naudojami skyduose turi atitikti šiuos reikalavimus

Bendros specifikacijos
Laido rūšis Al/Cu
Nominali įtampa 1000 V
Darbinė temperatūra 80 °C
Medžiaga Alavuotas aliuminis, poliamidas PA66
IP įvertinimas IP20
Sertifikavimas EN 61238-1; EN60947-7-1; UL1059
Atsparumas liepsnai UL94 V0
CN8 kodas 85369010

KONTAKTINĖ FORMA


1 polio (2 pajungimų) OTL universalūs gnybtai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka

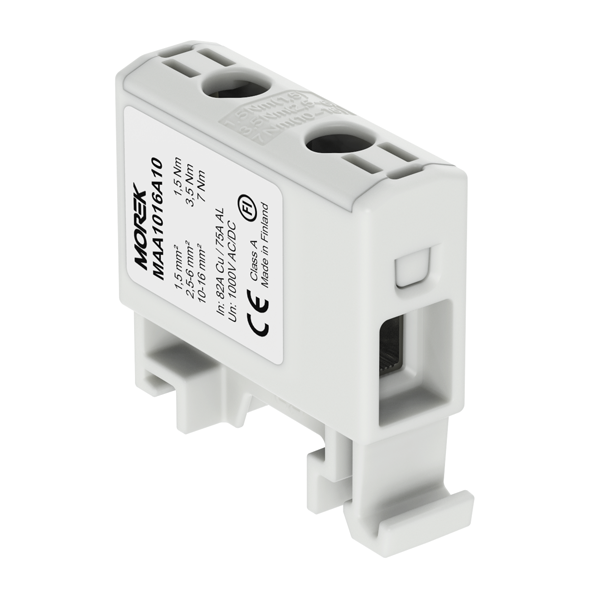

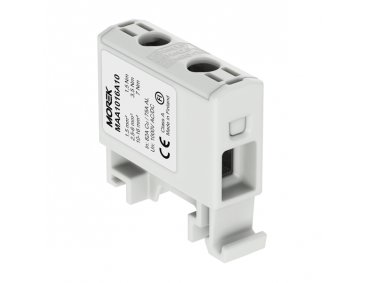

MAA1016A10 Pilka 1,5 16 1,5 16 1,5 16 2 82 (Cu) / 75 (Al)
MAA1016B10 Mėlyna 1,5 16 1,5 16 1,5 16 2 82 (Cu) / 75 (Al)

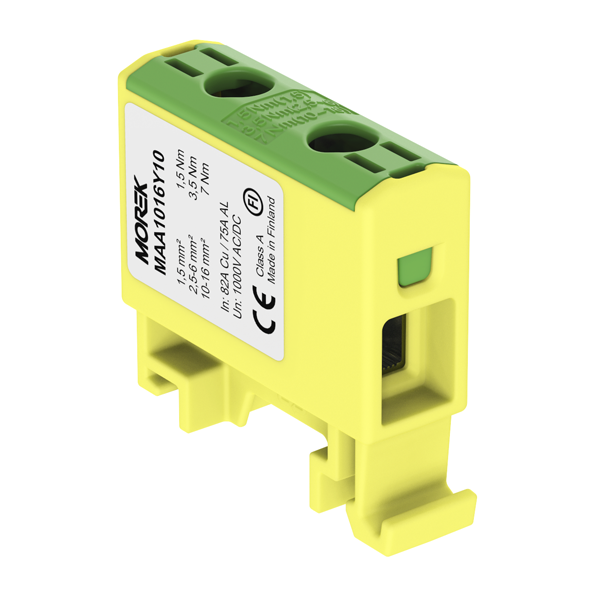

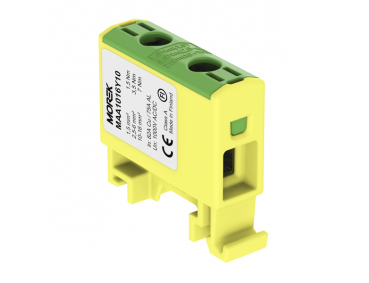

MAA1016Y10 Geltona/žalia 1,5 16 1,5 16 1,5 16 2 82 (Cu) / 75 (Al)

MAA1035A10 Pilka 2,5 35 2,5 35 2,5 35 2 135 (Cu) / 120 (Al)
MAA1035B10 Mėlyna 2,5 35 2,5 35 2,5 35 2 135 (Cu) / 120 (Al)
MAA1035Y10 Geltona/žalia 2,5 35 2,5 35 2,5 35 2 135 (Cu) / 120 (Al)

MAA1050A10 Pilka 1,5 50 1,5 50 1,5 50 2 160 (Cu) / 145 (Al)
MAA1050B10 Mėlyna 1,5 50 1,5 50 1,5 50 2 160 (Cu) / 145 (Al)
MAA1050Y10 Geltona/žalia 1,5 50 1,5 50 1,5 50 2 160 (Cu) / 145 (Al)

MAA1095A10 Pilka 6 95 6 95 6 95 2 245 (Cu) / 220 (Al)
MAA1095B10 Mėlyna 6 95 6 95 6 95 2 245 (Cu) / 220 (Al)
MAA1095Y10 Geltona/žalia 6 95 6 95 6 95 2 245 (Cu) / 220 (Al)

MAA1150A10 Pilka 25 150 25 150 25 150 2 320 (Cu) / 290 (Al)
MAA1150B10 Mėlyna 25 150 25 150 25 150 2 320 (Cu) / 290 (Al)
MAA1150Y10 Geltona/žalia 25 150 25 150 25 150 2 320 (Cu) / 290 (Al)

MAA1240A10 Pilka 35 240 35 240 35 240 2 425 (Cu) / 380 (Al)
MAA1240B10 Mėlyna 35 240 35 240 35 240 2 425 (Cu) / 380 (Al)
MAA1240Y10 Geltona/žalia 35 240 35 240 35 240 2 425 (Cu) / 380 (Al)


1 polio (4 pajungimų) OTL universalūs gnybtai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka

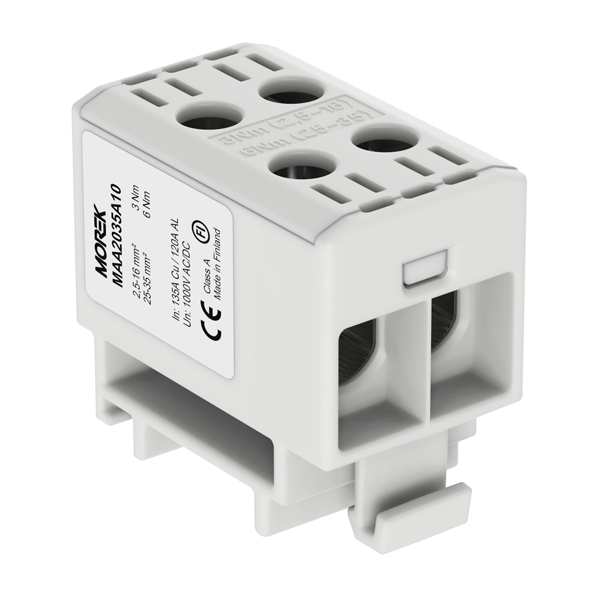

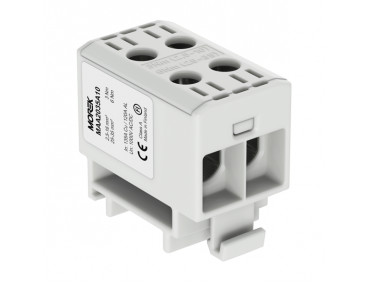

MAA2035A10 Pilka 2,5 35 2,5 35 2,5 35 4 135 (Cu) / 120 (Al)

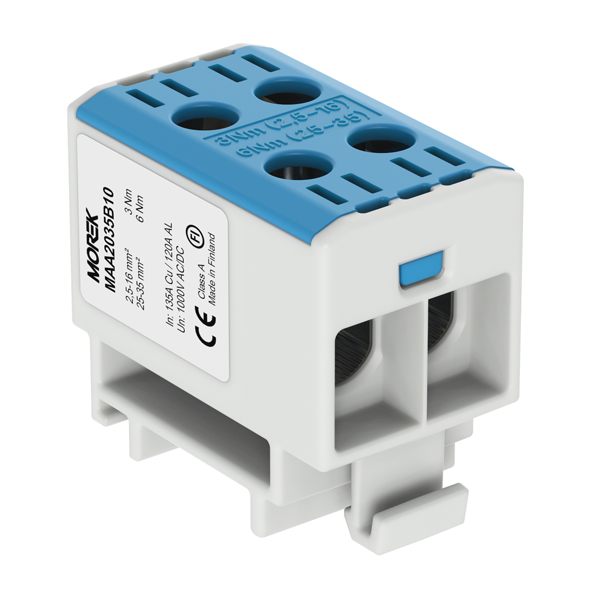

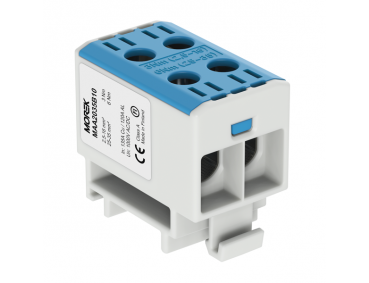

MAA2035B10 Mėlyna 2,5 35 2,5 35 2,5 35 4 135 (Cu) / 120 (Al)

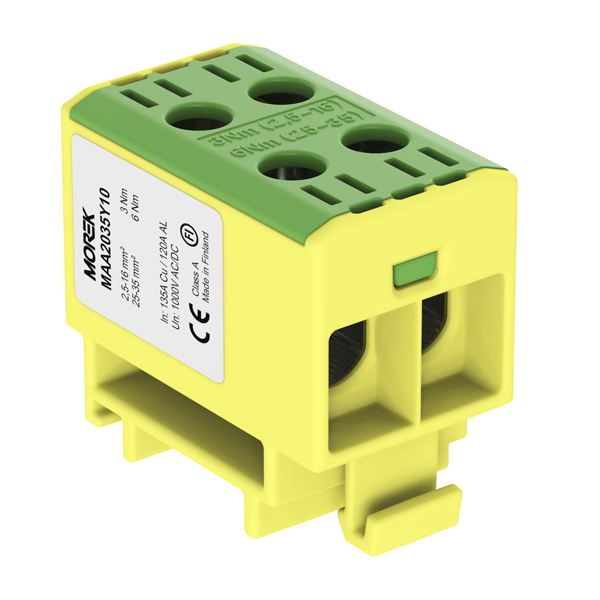

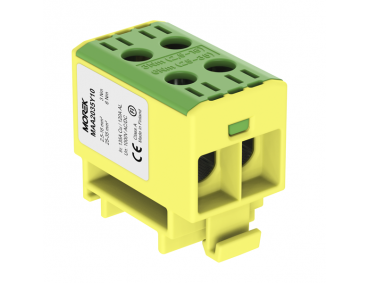

MAA2035Y10 Geltona/žalia 2,5 35 2,5 35 2,5 35 4 135 (Cu) / 120 (Al)

MAA2050A10 Pilka 1,5 50 1,5 50 1,5 50 4 320 (Cu) / 290 (Al)
MAA2050B10 Mėlyna 1,5 50 1,5 50 1,5 50 4 320 (Cu) / 290 (Al)
MAA2050Y10 Geltona/žalia 1,5 50 1,5 50 1,5 50 4 320 (Cu) / 290 (Al)

MAA2095A10 Pilka 6 95 6 95 6 95 4 245 (Cu) / 220 (Al)
MAA2095B10 Mėlyna 6 95 6 95 6 95 4 245 (Cu) / 220 (Al)
MAA2095Y10 Geltona/žalia 6 95 6 95 6 95 4 245 (Cu) / 220 (Al)

MAA2150A10 Pilka 25 150 25 150 25 150 4 320 (Cu) / 290 (Al)
MAA2150B10 Mėlyna 25 150 25 150 25 150 4 320 (Cu) / 290 (Al)
MAA2150Y10 Geltona/žalia 25 150 25 150 25 150 4 320 (Cu) / 290 (Al)

MAA2240A10 Pilka 35 240 35 240 35 240 4 425 (Cu) / 380 (Al)
MAA2240A10 Pilka 35 240 35 240 35 240 4 425 (Cu) / 380 (Al)
MAA2240Y10 Geltona/žalia 35 240 35 240 35 240 4 425 (Cu) / 380 (Al)


1 polio (6 pajungimų) OTL universalūs gnybtai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka

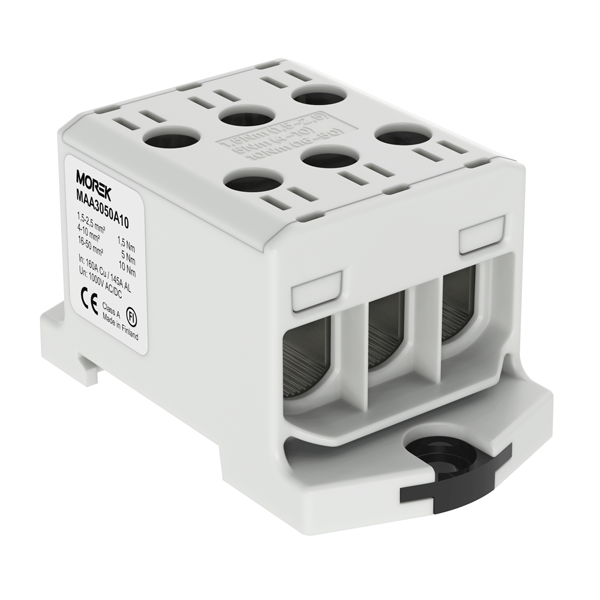

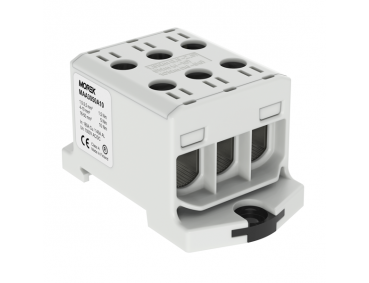

MAA3050A10 Pilka 1,5 50 1,5 50 1,5 50 6 160 (Cu) / 145 (Al)

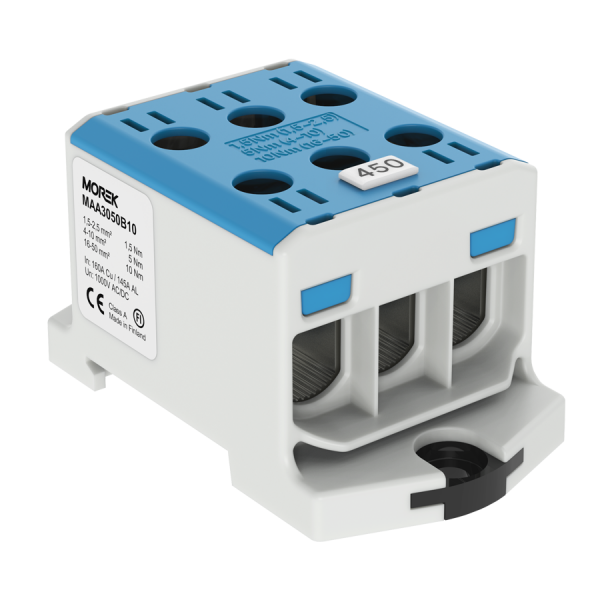

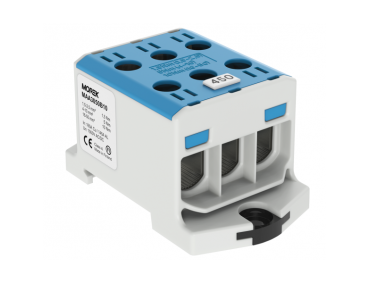

MAA3050B10 Mėlyna 1,5 50 1,5 50 1,5 50 6 160 (Cu) / 145 (Al)

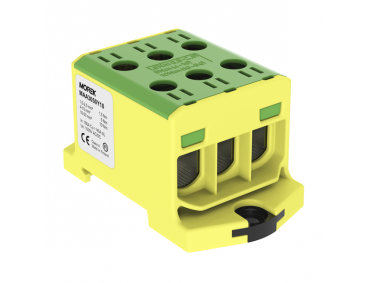

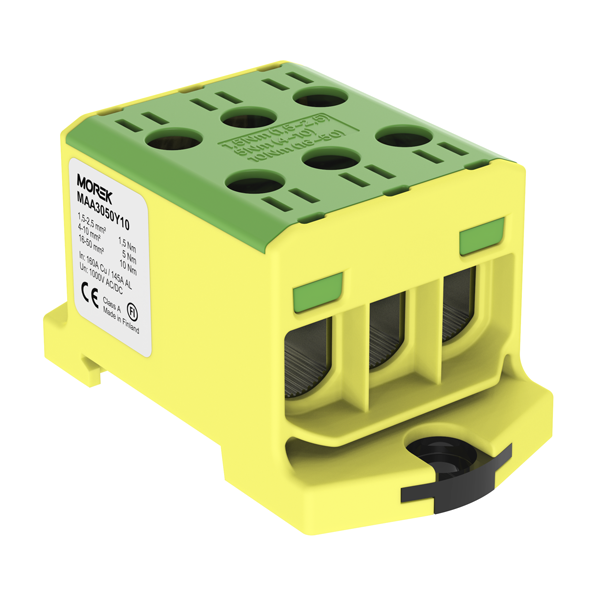

MAA3050Y10 Geltona/žalia 1,5 50 1,5 50 1,5 50 6 160 (Cu) / 145 (Al)

MAA3095A10 Pilka 6 95 6 95 6 95 6 245 (Cu) / 220 (Al)
MAA3095B10 Mėlyna 6 95 6 95 6 95 6 245 (Cu) / 220 (Al)
MAA3095Y10 Geltona/žalia 6 95 6 95 6 95 6 245 (Cu) / 220 (Al)

MAA3150A10 Pilka 25 150 25 150 25 150 6 320 (Cu) / 290 (Al)
MAA3150B10 Mėlyna 25 150 25 150 25 150 6 320 (Cu) / 290 (Al)
MAA3150Y10 Geltona/žalia 25 150 25 150 25 150 6 320 (Cu) / 290 (Al)

MAA3300A10 Pilka 95 300 95 300 95 300 6 630 (Cu) / 630 (Al)
MAA3300B10 Mėlyna 95 300 95 300 95 300 6 630 (Cu) / 630 (Al)
MAA3300Y10 Geltona/žalia 95 300 95 300 95 300 6 630 (Cu) / 630 (Al)

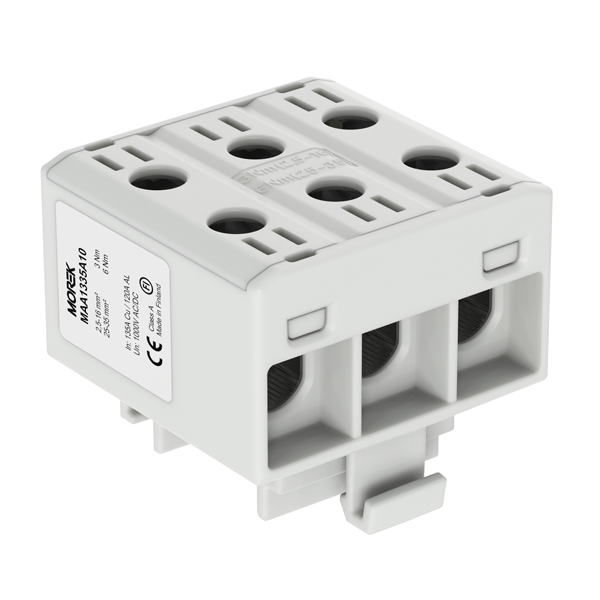

3 polių (6 pajungimų) OTL universalūs gnybtai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka

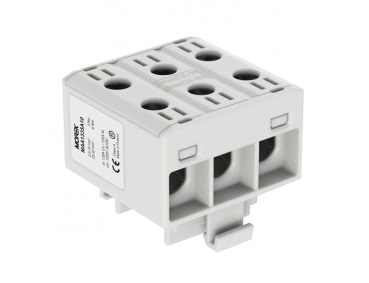

MAA1335A10 Pilka 2,5 35 2,5 35 2,5 35 6 135 (Cu) / 120 (Al)

MAA1350A10 Pilka 1,5 50 1,5 50 1,5 50 6 160 (Cu) / 145 (Al)

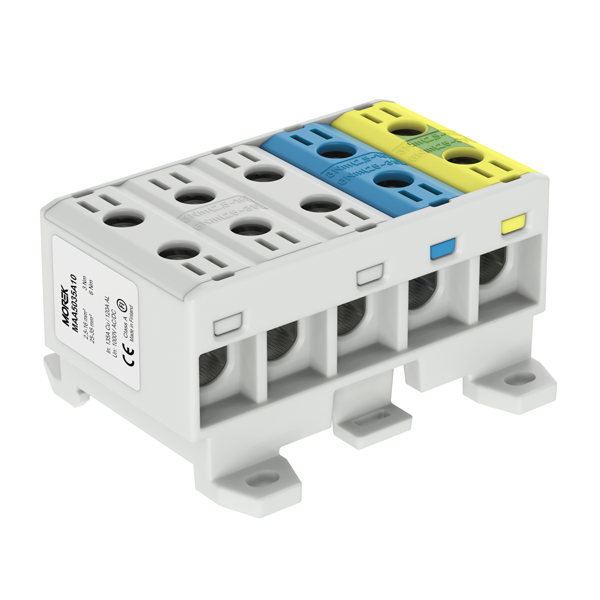

5 polių(10 pajungimų) OTL universalūs gnybtai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka

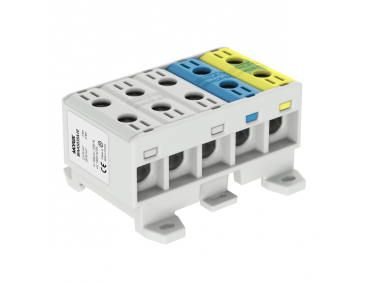

MAA5035A10 Pilka/ mėlyna/ Geltona/žalia 2,5 35 2,5 35 2,5 35 10 135 (Cu) / 120 (Al)

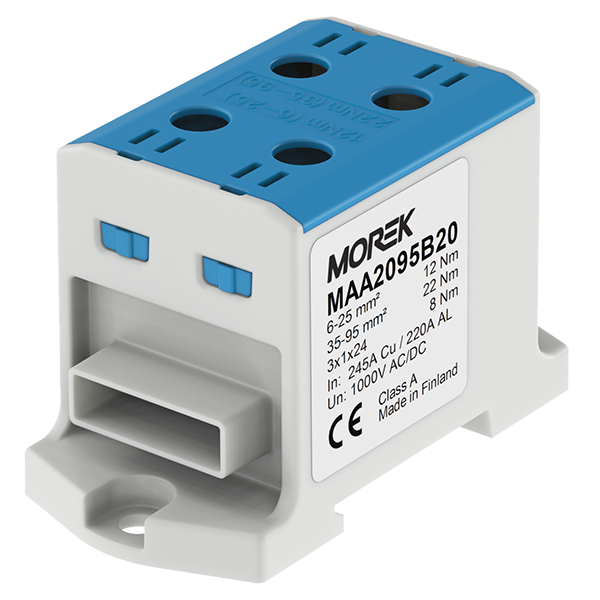

1 polio universalūs OTL gnybtai su pajungimu šynai
Prekės kodas Spalva Skerspjūvis min. (mm²) Skerspjūvis maks. (mm²) Įvesties laidas min. (mm²) Įvesties laidas maks. (mm²) Išėjimo laidas min. (mm²) Išėjimo laidas maks. (mm²) Jungčių skaičius Nominali srovė (A) Nuotrauka
MAA2095A20 Pilka 6 95 6 95 6 95 3 245 (Cu) / 220 (Al)

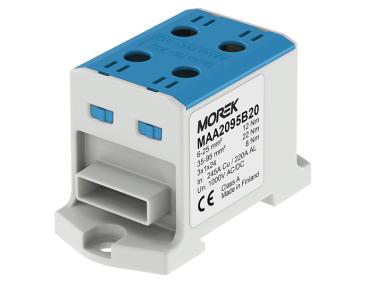

MAA2095B20 Mėlyna 6 95 6 95 6 95 3 245 (Cu) / 220 (Al)
MAA2095Y20 Geltona/žalia 6 95 6 95 6 95 3 245 (Cu) / 220 (Al)

MAA3300A20 Pilka 95 300 95 300 95 300 4 630 (Cu) / 630 (Al)
MAA3300B20 Mėlyna 95 300 95 300 95 300 4 630 (Cu) / 630 (Al)
MAA3300Y20 Geltona/žalia 95 300 95 300 95 300 4 630 (Cu) / 630 (Al)

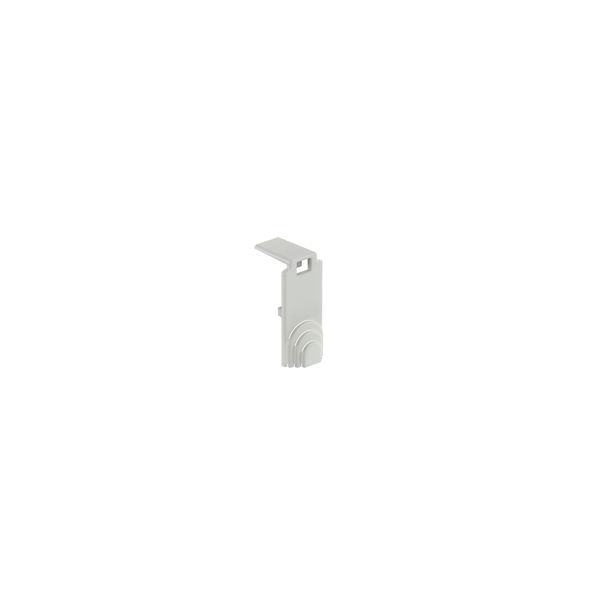

Apsauginiai plastikiniai dangteliai OTL gnybtams
Prekės kodas Spalva Medžiaga Prekės plotis (mm) Prekės ilgis (mm) Prekės aukštis (mm) Prekės svoris (g) Atsparumas liepsnai CN8 kodas Pakuotės kiekis (vnt) Nuotrauka

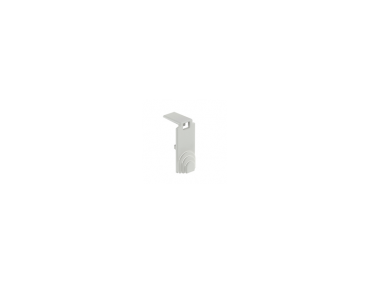

MAA0050A10 Pilka Poliamidas PA66 14 10 31,5 0,8 UL94 V0 85369001 100

MAA0095A10 Pilka Poliamidas PA66 18,3 10 45 1,4 UL94 V0 85369001 100

MAA0150A10 Pilka Poliamidas PA66 22 10 47,5 1,7 UL94 V0 85369001 100

MAA0240A10 Pilka Poliamidas PA66 28 10 57,5 2,7 UL94 V0 85369001 100
