Paskirstymo gnybtai stulpinėms atramoms LPDB (Morek)

KA42x. Sujungimo gnybtas

Spyruoklinių gnybtų technologija: nereikia jokių įrankių;

Maks. darbinė srovė: 25A;

Maks. darbinė įtampa: 690 V AC;

Medžiaga: varis.



KA352. Mažas paskirstymo gnybtas / Varžtas tiesiogiai prispaudžia laidininką

Korpusas slankioja aukštyn - žemyn, uždarytoje padėtyje - užfiksuojamas;

Maks. darbinė srovė: 125A (Cu) ir 100A (Al);

Maks. darbinė įtampa: 690 V AC;

Maks. užveržimo jėga: ø 8,5: 4 - 5 Nm su 2,5 - 35 mm² (įvestis) ø 4,4: 2 Nm su 1,5 - 10 mm² (išvestis);

Medžiaga: alavuotas aliuminis;

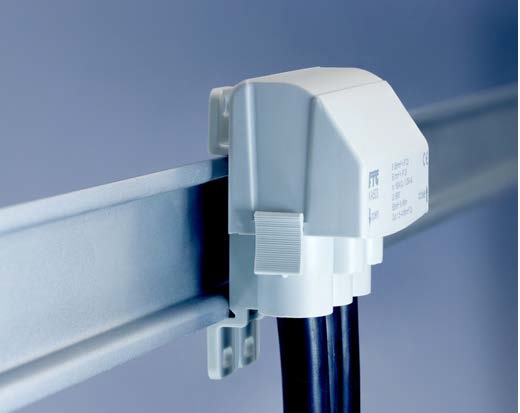

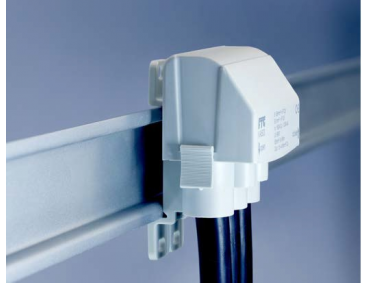

DIN begelio adapteris (KAH).

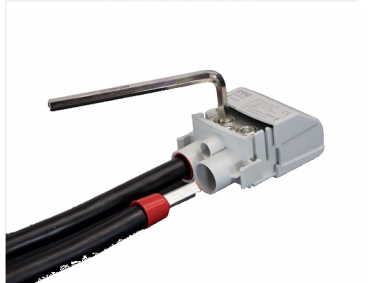

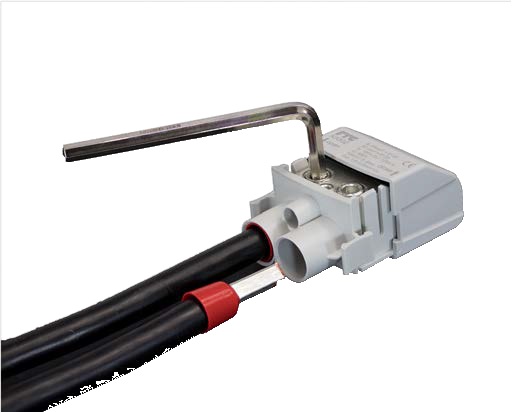

KA50x. Mažas paskirstymo gnybtas / Varžtas tiesiogiai prispaudžia laidininką

Korpusas slankioja aukštyn - žemyn, uždarytoje padėtyje - užfiksuojamas;

Maks. darbinė srovė: 160A (Cu) ir 125A (Al);

Maks. darbinė įtampa: 690 V AC, 1000 V DC;

Maks. užveržimo jėga: ø11: 6 - 8 Nm su 6 - 50 mm² (įvestis) ø4,4: 2 Nm su 1,5 - 10 mm² (išvestis);

Apsaugos klasė: IP23 / IP33 su prijungtu laidu;

Medžiaga: alavuotas aliuminis;

DIN begelio adapteris (KAH).


KONTAKTINĖ FORMA

Prekės kodas Pajungimai ir laidininko dydis Apsaugos klasė Spalva Dydis [mm]

KA42 0,75 - 4 mm2 0,75 - 4 mm2 IP 33 pilka 26,6 x 18,7 x 25,8
KA42SP 0,75 - 4 mm2 0,75 - 4 mm2 IP 44 pilka 28,2 x 20,3 x 28,6

ZUB 42SP Apsauginis gaubtelis KA42 gnybtams pilka 28,2 x 20,3 x 12,8

KA352 2 x 2,5 - 35 mm2 2 x 2,5 - 25 mm2 IP 23 | IP 33* pilka 35,6 x 29 x 50
1 x 1,5 - 10 mm2 1 x 1,5 - 6 mm2
KA352N 2 x 2,5 - 35 mm2 2 x 2,5 - 25 mm2 IP 23 | IP 33* mėlyna 35,6 x 29 x 50
1 x 1,5 - 10 mm2 1 x 1,5 - 6 mm2
KA352PE 2 x 2,5 - 35 mm2 2 x 2,5 - 25 mm2 IP 23 | IP 33* žalias 35,6 x 29 x 50
1 x 1,5 - 10 mm2 1 x 1,5 - 6 mm2

KA502 2 x 6 - 50 mm2 | 1 x 1,5 - 10 mm2 2 x 6 - 35 mm2 | 1 x 1,5 - 6 mm2 IP 23 | IP 33* pilka 41,6 x 29,7 x 50
KA502N 2 x 6 - 50 mm2 | 1 x 1,5 - 10 mm2 2 x 6 - 35 mm2 | 1 x 1,5 - 6 mm2 IP 23 | IP 33* mėlyna 41,6 x 29,7 x 50
KA502PE 2 x 6 - 50 mm2 | 1 x 1,5 - 10 mm2 2 x 6 - 35 mm2 | 1 x 1,5 - 6 mm2 IP 23 | IP 33* žalias 41,6 x 29,7 x 50

KA503 3 x 6 - 50 mm2 | 2 x 1,5 - 10 mm2 3 x 6 - 35 mm2 | 2 x 1,5 - 6 mm2 IP 23 | IP 33* pilka 57,6 x 29,7 x 50
KA503N 3 x 6 - 50 mm2 | 2 x 1,5 - 10 mm2 3 x 6 - 35 mm2 | 2 x 1,5 - 6 mm2 IP 23 | IP 33* mėlyna 57,6 x 29,7 x 50
KA503PE 3 x 6 - 50 mm2 | 2 x 1,5 - 10 mm2 3 x 6 - 35 mm2 | 2 x 1,5 - 6 mm2 IP 23 | IP 33* žalias 57,6 x 29,7 x 50

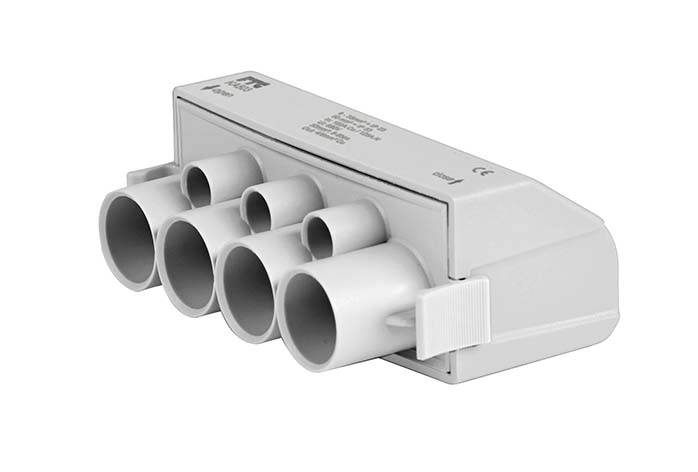

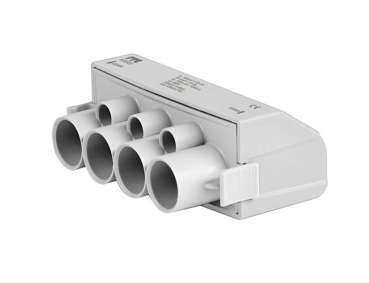

KA504 4 x 6 - 50 mm2 | 3 x 1,5 - 10 mm2 4 x 6 - 35 mm2 | 3 x 1,5 - 6 mm2 IP 23 | IP 33* pilka 73,6 x 29,7 x 50

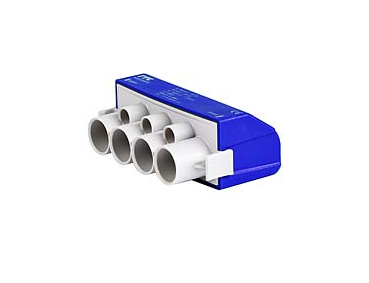

KA504N 4 x 6 - 50 mm2 | 3 x 1,5 - 10 mm2 4 x 6 - 35 mm2 | 3 x 1,5 - 6 mm2 IP 23 | IP 33* mėlyna 73,6 x 29,7 x 50

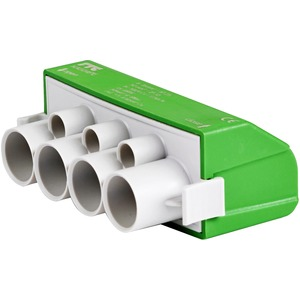

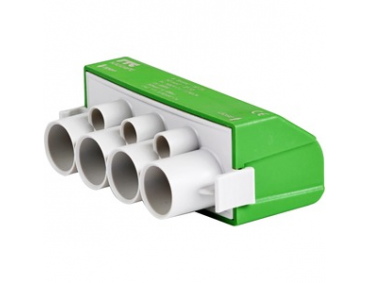

KA504PE 4 x 6 - 50 mm2 | 3 x 1,5 - 10 mm2 4 x 6 - 35 mm2 | 3 x 1,5 - 6 mm2 IP 23 | IP 33* žalias 73,6 x 29,7 x 50

KAH DIN bėgelio adapteris skirtas KA50x, KA352x pilka 63,0 x 15,0 x 9,0
